Подушка BOMAG живёт слишком мало: пять причин, не связанных с качеством резины

Опубликовано: 16.10.2026

Когда вибрационный каток или дорожная плита начинают передавать жесткие удары на раму, оператор сразу чувствует: амортизация пропала. Стандартный диагноз в таких случаях — брак резины. Однако фабричный компаунд подушек для техники BOMAG проходит строгий контроль усталостных характеристик, и сам по себе эластомер редко становится первопричиной быстрого разрушения. Если деталь превратилась в лохмотья после пары сезонов, проблему нужно искать в условиях работы и обслуживании узла.

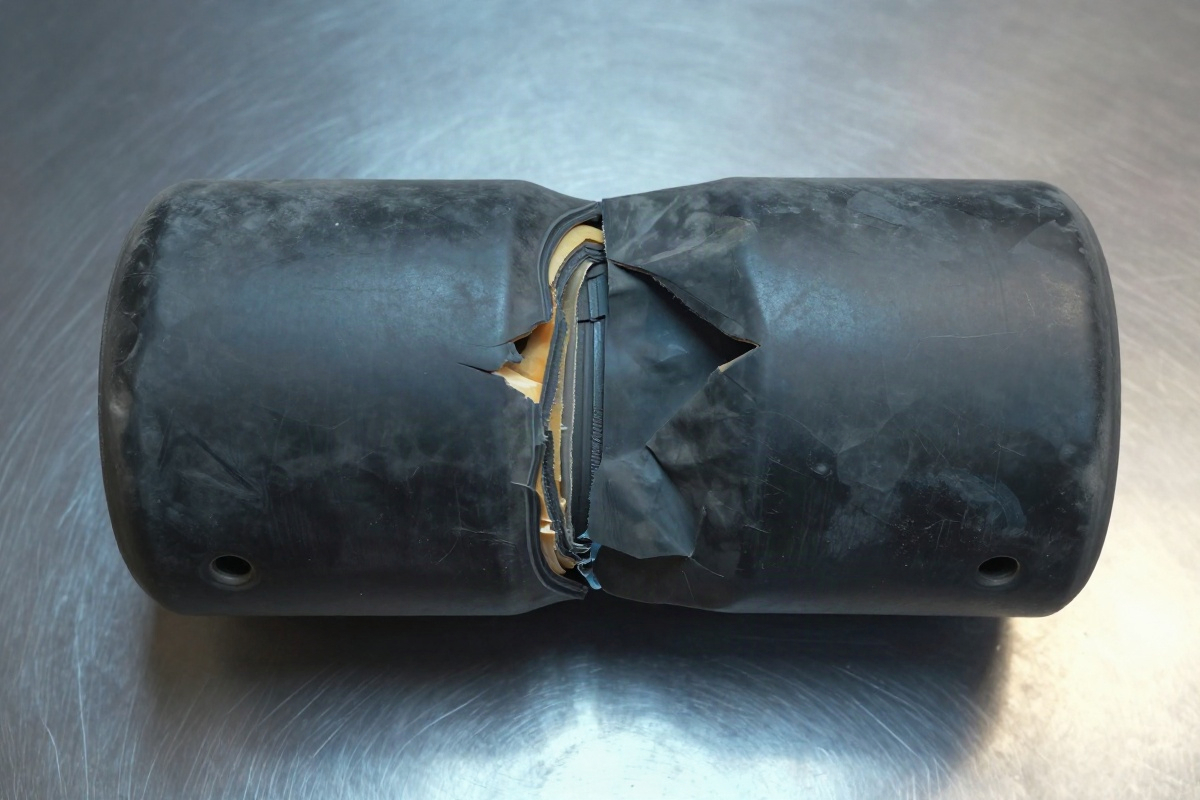

1. Монтажный перекос и неравномерная затяжка

Подушка виброизолятора рассчитана на восприятие нагрузок строго по одной оси — сжатие. Когда деталь устанавливают с отклонением от соосности, часть усилий переходит в сдвиг (срез). Резина отлично работает на сжатие, но крайне плохо переносит сдвиговые деформации.

При поиске замены имеет смысл свериться с позицией «подушка BOMAG 06129902». Окончательное решение принимают после проверки размеров и исполнения установленного узла.

Как это происходит на практике

При замене подушки монтажники часто затягивают крепёжные болты в произвольном порядке или без использования динамометрического ключа. Результат — корпус детали стягивается к одной стороне, внутренний массив резины оказывается под преднатягом. При включении вибрации такая подушка работает на разрыв с первого же часа.

• Нарушение порядка затяжки — болты нужно тянуть крест-накрест, плавно увеличивая момент.
• Грязь на посадочных местах — песок или окалина под фланцем создают микроскопический, но фатальный перекос.
• Отсутствие центрирующих втулок — болт напрямую давит на резину, разрушая внутреннюю стенку.

Краткий вывод: даже 2–3 миллиметра смещения при установке сокращают ресурс подушки вдвое, независимо от твёрдости самого компаунда.

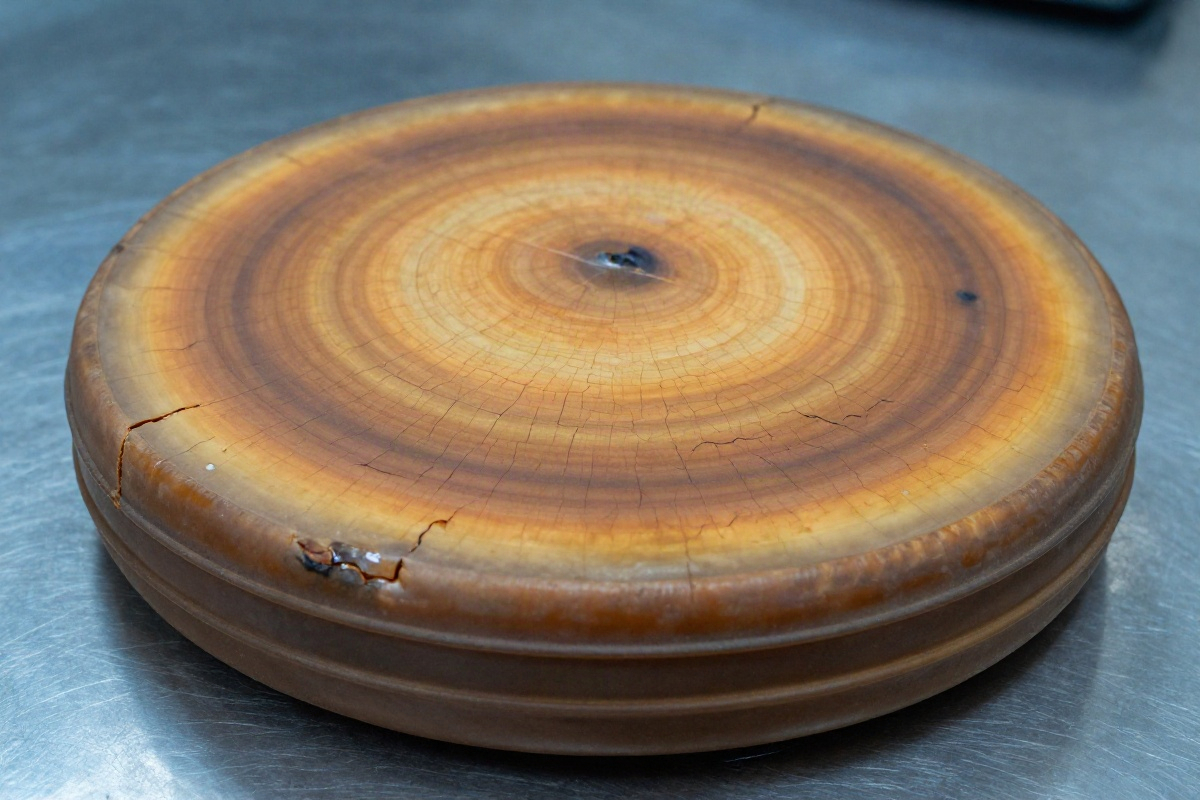

2. Термический накопитель: перегрев из-за непрерывной работы

Резина — материал с высоким внутренним трением (гистерезисом). Каждый цикл сжатия и возврата сопровождается выделением тепла. При штатной работе катка BOMAG на частоте 30–40 Гц подушка совершает миллионы микроциклов за смену. Если тепло не успевает отводиться в окружающую среду, температура внутри массива растёт.

Температурный порог эластомера

Большинство промышленных виброизоляторов работают до +70 °C. При превышении этого порога начинается термическая деструкция: резина теряет эластичность, становится пластичной и начинает течь. С поверхности деталь может выглядеть нормально, но внутри уже образовались зоны размягчения. Категорически нельзя эксплуатировать каток в режиме непрерывной максимальной вибрации более 40–50 минут без технологической паузы. Остановка на 10 минут позволяет детали остыть и восстановить структуру полимерных связей.

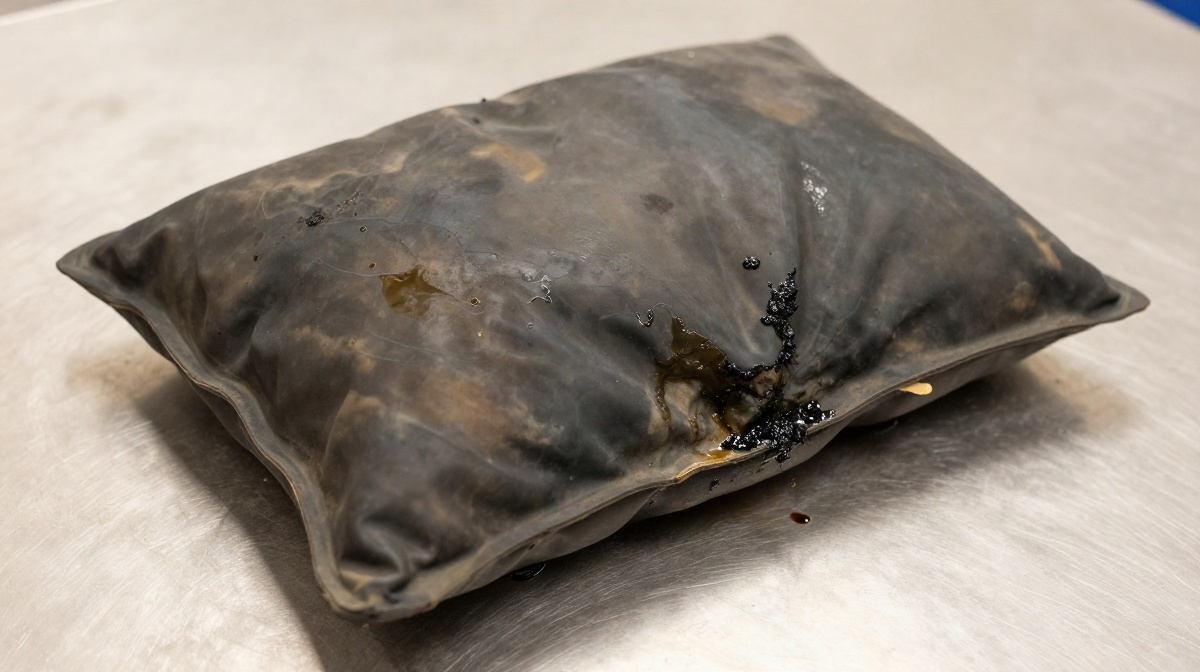

3. Агрессивная среда под днищем

Зона крепления вибробарабана к раме — самое грязное место на катке. Туда попадает всё: гидравлическое масло, дизельное топливо, противоморозные присадки и дорожный битум. Полиуретан и натуральный каучук устойчивы к кратковременному контакту с нефтепродуктами, но длительное воздействие растворителей разрушает полимерную сетку.

Механизм химического разрушения

Масло не просто размягчает резину. Оно диффундирует внутрь, набухает и создаёт внутреннее напряжение. Как только включается вибрация, перенапряжённый участок рвётся. Первым признаком химического поражения становится изменение цвета и появление липкости на поверхности подушки. Если утечку масла из соседнего гидроцилиндра не устранить за несколько дней, амортизатор придется выбрасывать — промывка не восстановит разрушенные молекулярные связи.

Краткий вывод: капля машинного масла, оставленная на подушке на неделю, наносит больше урона, чем удар камнем на стройплощадке.

4. Превышение динамического порога: работа на пределе

Настройки вибросистемы BOMAG позволяют менять амплитуду и частоту в зависимости от типа грунта. Для связных грунтов и асфальта используется малая амплитуда, для сыпучих — большая. Проблема возникает, когда оператор выбирает режим максимальной центробежной силы для толстого слоя щебня и не снижает её при переходе на уплотнение тонких слоёв.

Удар вместо сжатия

При превышении расчётной нагрузки подушка сжимается до упора во внутренние металлические ограничители (или в саму раму). В этот момент физика процесса меняется: вместо плавного гашения кинетической энергии происходит жёсткий удар. Ограничители принимают на себя пиковые ускорения, а клеевой слой между резиной и металлической арматурой подушки испытывает скачкообразное напряжение на отрыв. Именно так происходит самое частое повреждение — отрыв резины от закладных элементов.

5. Усталость металла рамы и деформация посадочных мест

Виброизолятор не висит в воздухе — он зажат между двумя массивными стальными плитами. Если эти плиты деформированы или имеют усталостные трещины, подушка берёт на себя несвойственные ей функции.

Невидимый убийца

Микротрещина в сварном шве кронштейна приводит к тому, что при каждой вибрации посадочное место «дышит» — слегка изгибается. Резина вынуждена компенсировать эту подвижность металла, работая на сдвиг и отрыв по краям. Визуально рама может казаться целой, но красная пыль вокруг шва — верный признак усталости металла. Вторая проблема — разработка посадочных отверстий. Из-за абразивного износа и вибрации диаметр отверстий со временем увеличивается, болты начинают разбалтываться, и подушка испытывает постоянные микроудары по торцам.

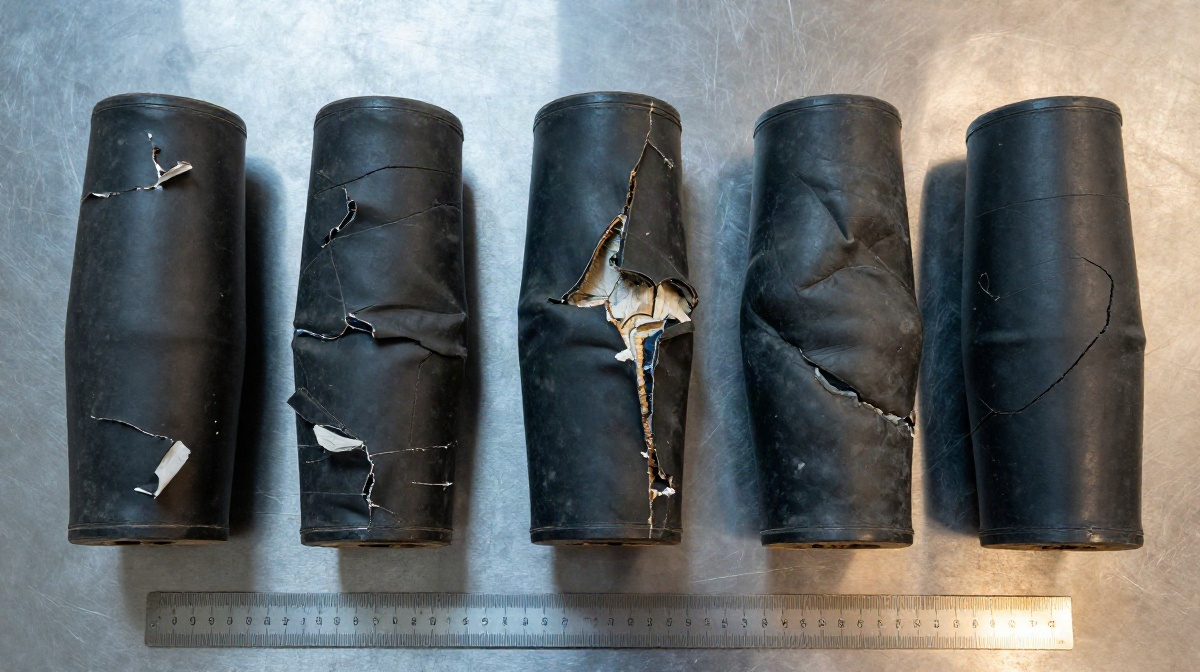

Диагностика: как отличить причину от следствия

Прежде чем списывать деталь на заводской брак, стоит осмотреть характер разрушения. Визуальный анализ часто указывает на истинную проблему.

Практические рекомендации по продлению ресурса

Увеличить срок службы виброизолятора можно без изменения конструкции катка. Достаточно соблюдать технологическую дисциплину.

1. Соблюдение моментов затяжки. Использовать динамометрический ключ. Для подушек среднего размера момент обычно составляет 80–120 Н·м (точные значения указаны в мануале конкретной модели BOMAG).
2. Температурные паузы. При уплотнении толстого слоя щебня на высокой амплитуде давать машине 10 минут простоя с выключенным вибратором каждый час.
3. Мгновенная ликвидация течей. Любая утечка масла из гидравлики барабана должна устраняться в течение рабочей смены, а не откладываться до ТО.
4. Режимная адаптация. Снижать амплитуду вибратора при переходе с сыпучих грунтов на финишные слои. Ударный режим для асфальта разрушителен.
5. Контроль геометрии рамы. При сезонном обслуживании проверять состояние сварных швов виброблока и люфт в посадочных отверстиях. При обнаружении усталостных трещин заваривать их до установки новых подушек.

Ресурс качественной подушки для дорожной техники исчисляется тысячами моточасов. Если деталь выходит из строя за один-два сезона, дело почти никогда не в самом материале. Поиск причины требует внимательности к механике узла и условиям на стройплощадке.
